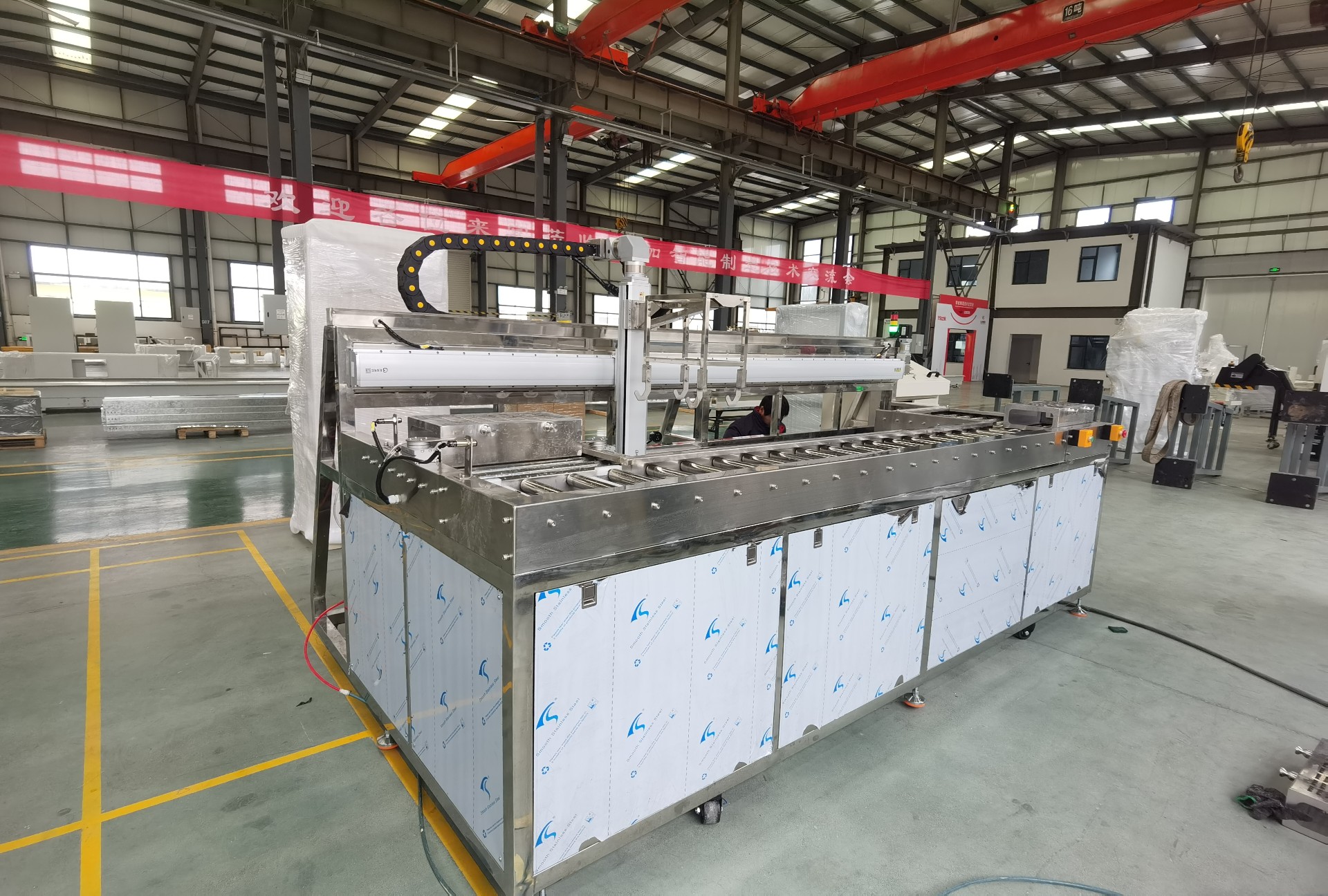

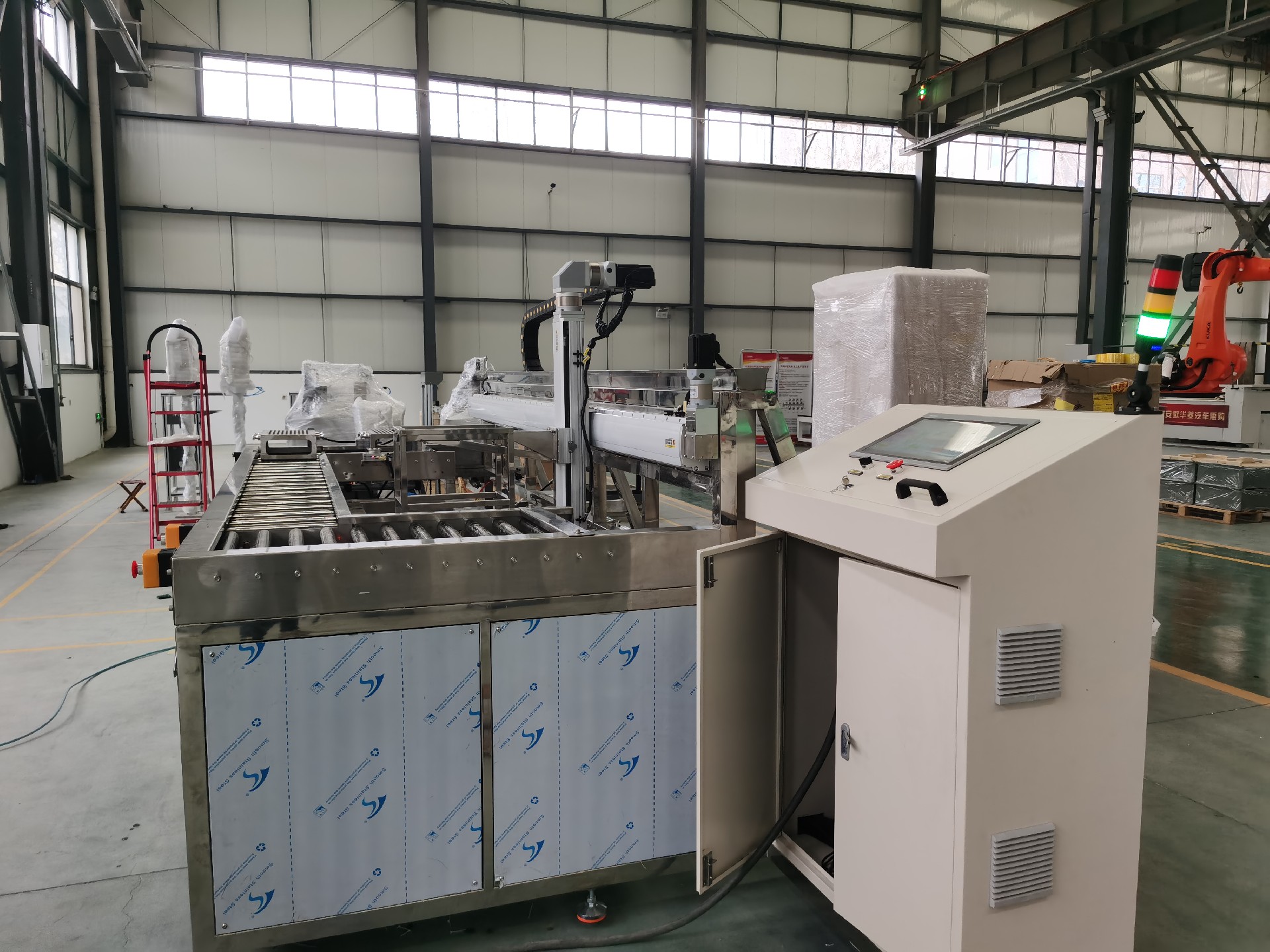

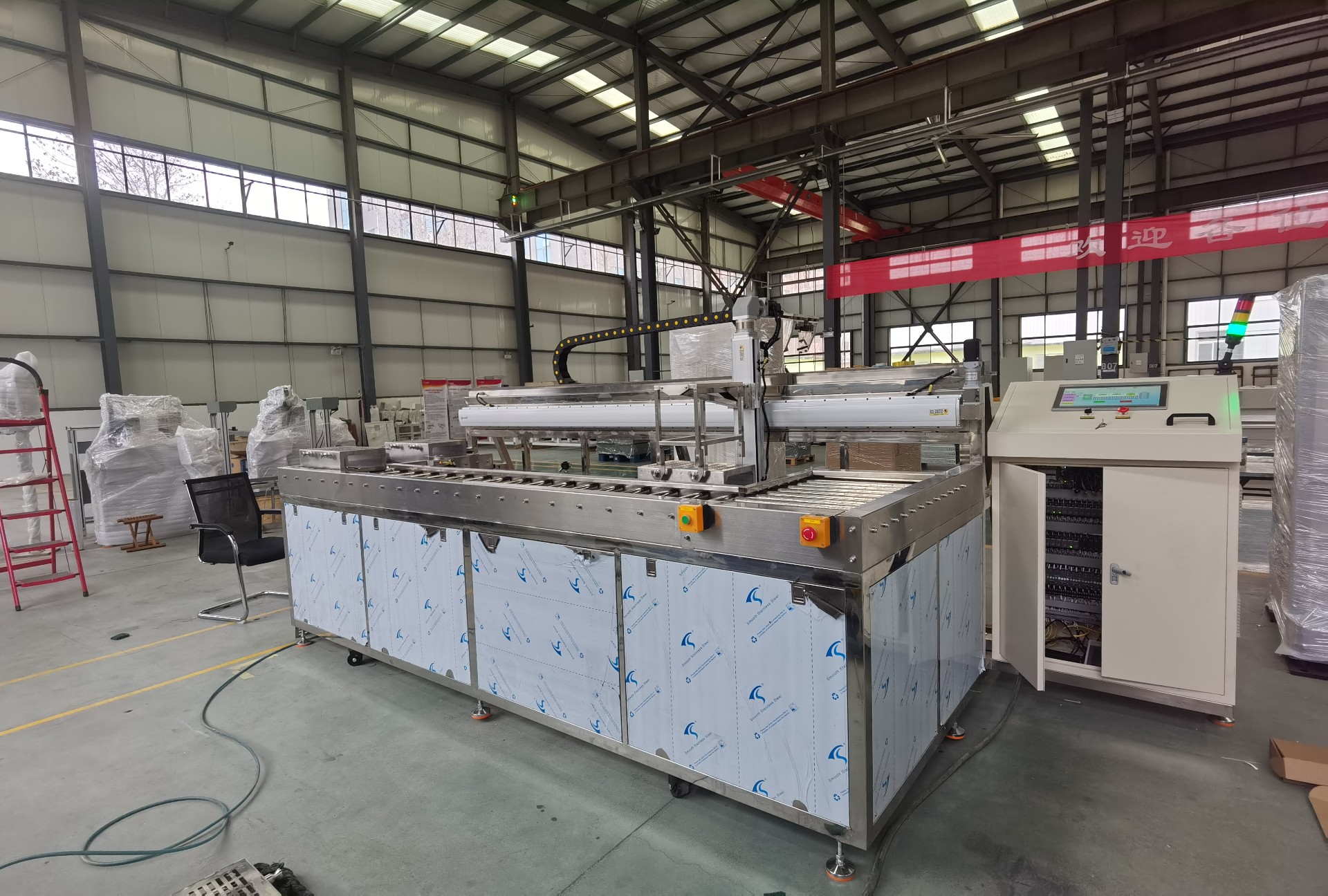

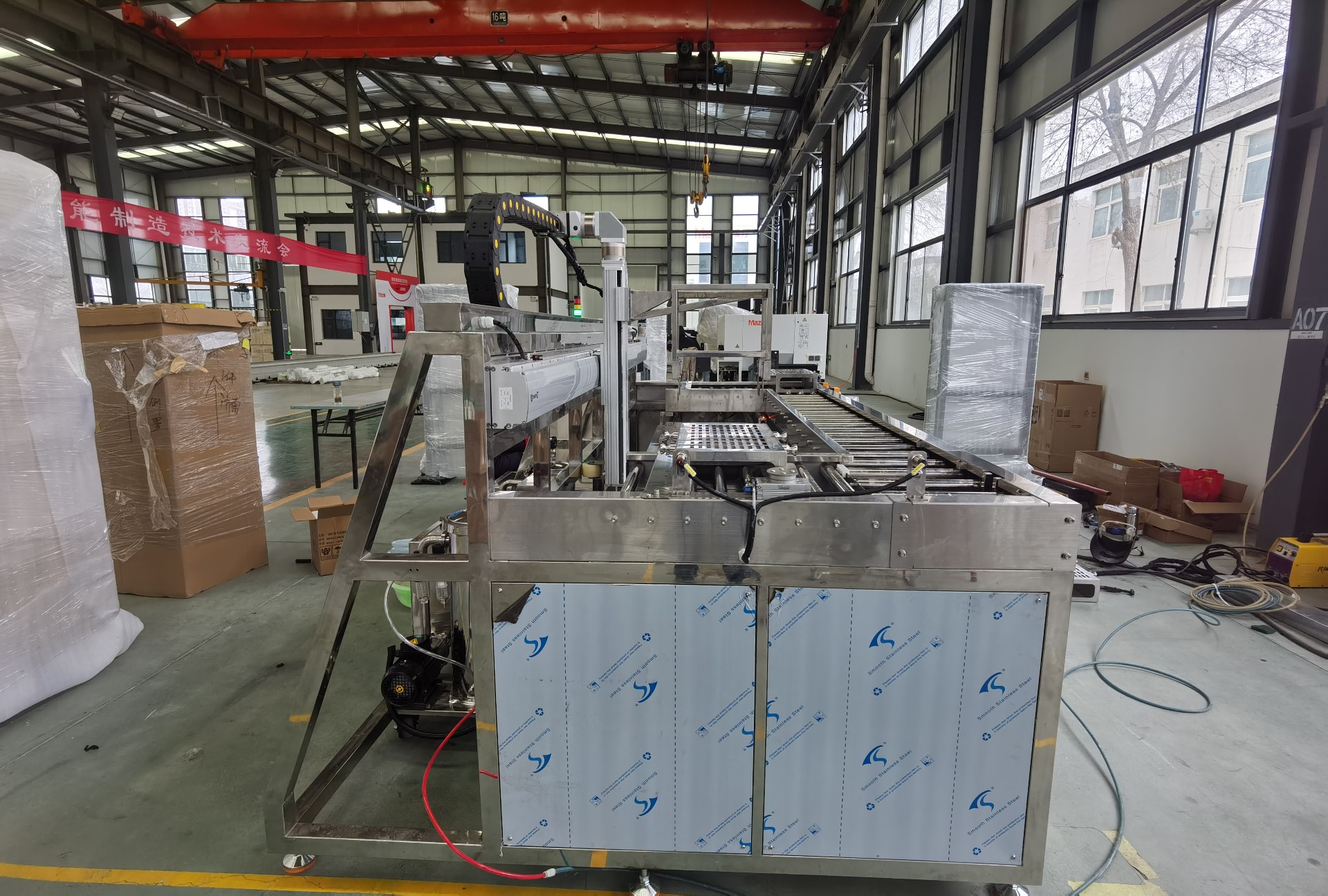

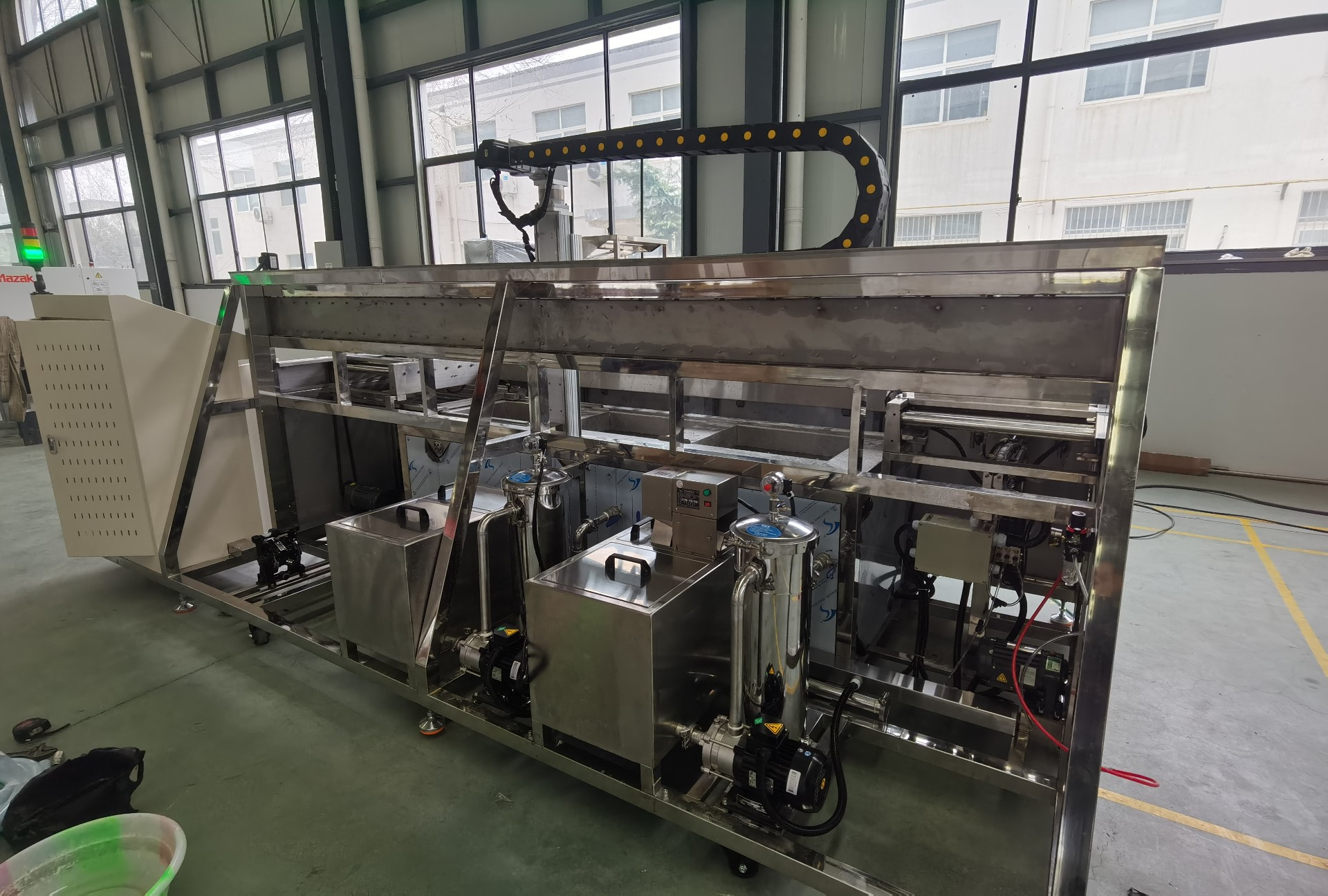

TYHD-D3281全自動單臂式超聲波清洗烘干機

工位數量：3工位

清洗節拍：7分鐘/槽（可根據實際需要自由設定工作時間）。

槽內尺寸：L300mm×W400mm×H250mm

料筐尺寸：L250mm×W350mm×H150mm（料筐制作成九宮格形式每筐擺放70片）。

料筐回轉輸送機：L2300mm×W500mm×H800mm

設備外型大約占地尺寸：L2300mm×W2100mm×H1600mm

超聲功率配備：1200W/槽采用底部超聲波布置由1組超聲波發生器驅動。換能器品牌采用保定比爾壓電陶瓷換能器，功率60W/28KHZ換能器總數為20只。采用螺柱焊接+進口愛牢達膠粘工藝安裝換能器保證不脫落的同時延長了換能器的使用壽命。

電源：380V  50HZ三相五線制

電量：整機總功率：25KW。

供水壓力為：0.2～0.4 MPa（由使用方提供）

氣源壓力：4～6公斤/cm2（由使用方提供）

設備描述：該設備是一套敞開式全自動單臂式超聲波清洗機，由不銹鋼材質制作的超聲波除油清洗槽、超聲波漂洗槽、熱風循環烘干槽。工作程序：采用全自動單臂式機構傳送料筐從左進右出，工件料筐放在上料臺位置通過機器人擺放凸輪片，在上料臺位置擺放好工件后機器人給清洗機一個信號料筐自動進入到清洗機上料位置，機械手過來提取料筐放入到第一個清洗槽內對工件表面的油污等附著物清洗，烘干完畢后機械手將從烘干槽內提出料筐放到下料臺上，操作者將工件從料筐內取出完成清洗工作。在把空料筐放到回轉輸送線上自動回到上料位置。

我公司設計以下清洗工藝：進料→1超聲波除油清洗槽→2超聲波漂洗槽→3熱風循環烘干槽→出料
